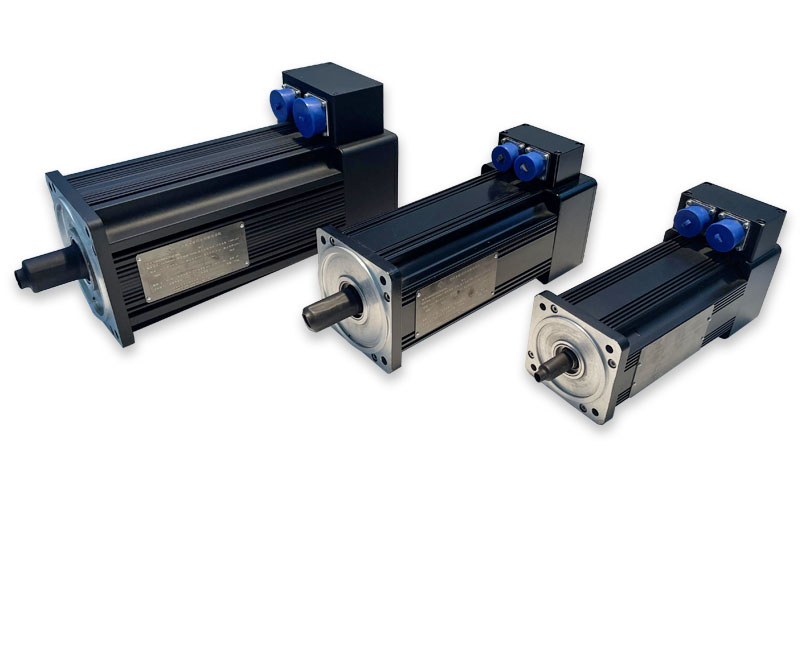

GM系列電機主要特點：
● 全系列產品按照軍標要求規劃設計，滿足陸地、海上裝備的全域戶外環境要求；
● 擁有全部知識產權；
● 型號產品經歷一年3700萬次的全速階躍沖擊測試；
● 近三十年服務國防裝備的經歷證明其高性能與可靠性，最長已在艦艇上使用16年；
● 數萬套工業電機的批量生產配套，反哺軍品電機的工藝性、可靠性；
● 廣泛適用于隨動系統、功率密度大、過載能力強；
● 高過載：最大扭矩高達額定扭矩的3-5倍，適應高動態響應和短時過載要求；
● 高效率：電機最高效率高達97%；
● 電機空載力矩波動小于1%；
● 可拓展配件選擇；
● 業內領先的扭矩/體積比或扭矩/慣量比，電機空載0-3000rmp升速最快僅需2-3ms。

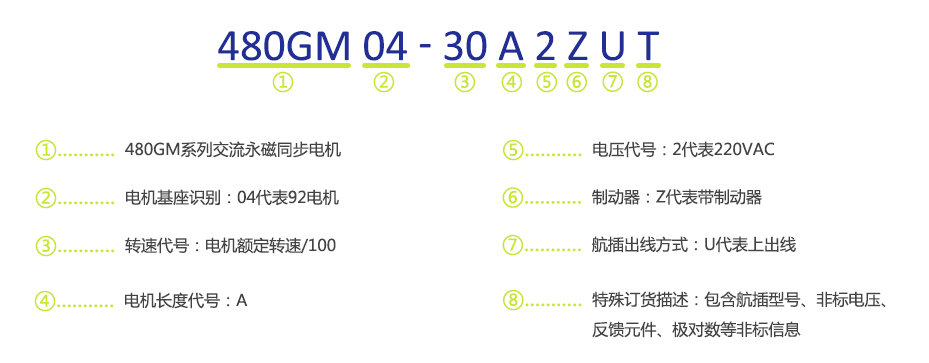

1.命名規則
2.技術規范
|
電機類型 |
交流伺服永磁同步電機 |
|
磁性材料 |
耐高溫、超高內稟嬌頑力稀土永磁材料 |
|
絕緣等級 |
H級絕緣，環境溫度+55℃時，定子繞組溫升115K |
|
反饋元件 |
標準型：旋轉變壓器 備選型：絕對值編碼器 光電編碼器（特殊訂貨上說明） |
|
溫度保護 |
標準型：KTY84-130 備選型：溫度開關、PT100等（特殊訂貨上說明） |
|
表面處理 |
標準：黑色防腐半光漆 備選型：根據客戶要求（特殊訂貨上說明） |
|
軸承 |
雙面密封、脂潤滑、重載深溝球軸承 |
|
軸伸 |
標準型：A型平鍵帶鍵 備選型：無鍵或根據要求（特殊訂貨上說明） |
|
旋轉方向 |
標準型：從軸端看逆時針為正向 備選型：順時針為正向（特殊訂貨上說明） |
|
振動等級 |
滿足GJB 150.16A-2009 |
|
冷卻形式 |
自然冷卻 |
|
防護等級 |
標準型：IP65 備選型：IP67（特殊訂貨上說明） |
|
安裝 |
B5法蘭安裝 備選型：其它安裝形式（特殊訂貨上說明） |
|
制動器 |
標準型：彈簧加壓失電制動器 備選型：得電制動器等（特殊訂貨上說明） |
|
連接 |
軍品級圓形電連接器 |
|
環境溫度 |
工作溫度：-40℃~+55℃ 貯存溫度：-50℃~+70℃ |
3.產品參數
|
基本參數 型號 |
供電電壓 VDC |
額定轉速 rpm |
額定功率 KW |
額定轉矩 N.m |
額定電流 A |
最大轉矩 N.m |
最大電流 A |
|
|
GM02 |
02-30A |
48 |
3000 |
0.40 |
1.27 |
10 |
3.2 |
11.0 |
|
310(220VAC) |
3000 |
0.40 |
1.27 |
2.8 |
3.2 |
7.5 |
||
|
02-30B |
48 |
3000 |
0.60 |
1.91 |
16 |
4.8 |
42.5 |
|
|
310(220VAC) |
3000 |
0.60 |
1.91 |
3.5 |
4.8 |
10.0 |
||
|
GM03 |
03-30A |
48 |
3000 |
0.75 |
2.39 |
18 |
6 |
50.0 |
|
310(220VAC) |
3000 |
0.75 |
2.39 |
4.6 |
7 |
15.0 |
||
|
03-30B |
48 |
3000 |
1.0 |
3.2 |
23 |
6.4 |
50.0 |
|
|
310(220VAC) |
3000 |
1.0 |
3.2 |
5.4 |
9 |
16.0 |
||
|
GM04 220VAC |
04-25A |
220 |
2500 |
0.6 |
2.29 |
1.9 |
8 |
7.0 |
|
04-40A |
220 |
4000 |
0.95 |
2.27 |
2.9 |
8 |
10.0 |
|
|
04-60A |
220 |
6000 |
1.30 |
2.07 |
4 |
8 |
14.0 |
|
|
04-25B |
220 |
2000 |
0.87 |
4.15 |
2.7 |
14 |
9.5 |
|
|
04-36B |
220 |
3600 |
1.62 |
4.3 |
5.8 |
14 |
17.0 |
|
|
04-60B |
220 |
6000 |
2.20 |
3.5 |
6.7 |
14 |
23.5 |
|
|
04-15C |
220 |
1500 |
0.95 |
6.05 |
3.4 |
21 |
12.0 |
|
|
04-30C |
220 |
3000 |
1.85 |
5.89 |
5.83 |
21 |
20.5 |
|
|
04-60C |
220 |
6000 |
3.20 |
5.09 |
11.5 |
21 |
47.0 |
|
|
GM04 380VAC |
04-25A |
380 |
2500 |
0.60 |
2.29 |
1.25 |
8 |
4.6 |
|
04-40A |
380 |
4000 |
0.95 |
2.27 |
2 |
8 |
7.5 |
|
|
04-60A |
380 |
6000 |
1.30 |
2.07 |
2.65 |
8 |
11.0 |
|
|
04-20B |
380 |
2000 |
0.87 |
4.15 |
1.83 |
14 |
6.5 |
|
|
04-40B |
380 |
4000 |
1.60 |
3.82 |
3.12 |
14 |
12.0 |
|
|
04-60B |
380 |
6000 |
2.20 |
3.5 |
4.04 |
14 |
18.0 |
|
|
04-15C |
380 |
1500 |
0.95 |
6.05 |
2.08 |
21 |
7.5 |
|
|
04-30C |
380 |
3000 |
1.85 |
5.89 |
3.89 |
21 |
14.0 |
|
|
04-60C |
380 |
6000 |
3.20 |
5.09 |
6.3 |
21 |
27.0 |
|
|
GM05 220VAC |
05-15A |
220 |
1500 |
0.97 |
6.18 |
3 |
22 |
11.0 |
|
05-30A |
220 |
3000 |
2.00 |
6.37 |
6.6 |
22 |
22.0 |
|
|
05-50A |
220 |
5000 |
2.80 |
5.35 |
8.35 |
22 |
36.0 |
|
|
05-15B |
220 |
1500 |
2.00 |
12.73 |
6.02 |
42 |
20.0 |
|
|
05-25B |
220 |
2500 |
3.30 |
12.61 |
9.9 |
42 |
35.0 |
|
|
05-30B |
220 |
3700 |
4.50 |
11.61 |
14.2 |
42 |
53.0 |
|
|
05-37B |
220 |
5000 |
5.40 |
10.31 |
18.6 |
42 |
75.0 |
|
|
05-50B |
220 |
1700 |
2.90 |
16.29 |
9.1 |
60 |
37.0 |
|
|
05-17C |
220 |
3200 |
5.50 |
16.41 |
16.7 |
60 |
68.0 |
|
|
05-32C |
220 |
5000 |
7.20 |
13.75 |
23.5 |
60 |
111.0 |
|
|
GM05 380VAC |
115-15A |
380 |
1500 |
0.97 |
6.18 |
2.08 |
22 |
7.5 |
|
115-30A |
380 |
3000 |
2.00 |
6.37 |
4.1 |
22 |
14.5 |
|
|
115-50A |
380 |
5000 |
2.80 |
5.35 |
5.6 |
22 |
23.0 |
|
|
115-15B |
380 |
1500 |
2.00 |
12.73 |
4.4 |
42 |
15.5 |
|
|
115-25B |
380 |
2500 |
3.30 |
12.61 |
6.52 |
42 |
23.0 |
|
|
115-30B |
380 |
3000 |
3.70 |
11.78 |
7.4 |
42 |
26.0 |
|
|
115-37B |
380 |
3700 |
4.50 |
11.61 |
9.0 |
42 |
32.0 |
|
|
115-50B |
380 |
5000 |
5.40 |
10.31 |
10.3 |
42 |
40.0 |
|
|
115-17C |
380 |
1700 |
2.90 |
16.29 |
6.0 |
60 |
21.0 |
|
|
115-32C |
380 |
3200 |
5.50 |
16.41 |
10.6 |
60 |
37.0 |
|
|
115-50C |
380 |
5000 |
7.00 |
13.37 |
13.2 |
60 |
55.0 |
|
|
GM06 220VAC |
06-20A |
220 |
2000 |
3.0 |
14.3 |
9.5 |
51 |
33.0 |
|
06-30A |
220 |
3000 |
4.4 |
14.0 |
13.7 |
51 |
48.0 |
|
|
06-40A |
220 |
4000 |
5.7 |
13.6 |
17.8 |
51 |
66.0 |
|
|
06-20B |
220 |
2000 |
5.3 |
25.3 |
18.1 |
96 |
68.0 |
|
|
06-30B |
220 |
3000 |
7.7 |
24.5 |
23.5 |
96 |
97.0 |
|
|
06-40B |
220 |
4000 |
8.6 |
20.5 |
27.3 |
96 |
135.0 |
|
|
06-15C |
220 |
1500 |
5.8 |
37.0 |
17.9 |
134 |
63.0 |
|
|
06-30C |
220 |
3000 |
9.5 |
30.2 |
28.5 |
134 |
126.0 |
|
|
06-40C |
220 |
3800 |
10.5 |
26.3 |
32.0 |
134 |
157.0 |
|
|
GM06 380VAC |
06-20A |
380 |
2000 |
3.0 |
14.3 |
6.2 |
51 |
22.0 |
|
06-30A |
380 |
3000 |
4.4 |
14.0 |
8.9 |
51 |
33.0 |
|
|
06-40A |
380 |
4000 |
5.7 |
13.6 |
11.5 |
51 |
42.0 |
|
|
06-20B |
380 |
2000 |
5.3 |
25.3 |
11.3 |
96 |
40.0 |
|
|
06-30B |
380 |
3000 |
7.7 |
24.5 |
15.5 |
96 |
61.0 |
|
|
06-40B |
380 |
4000 |
8.6 |
20.5 |
16.5 |
96 |
75.0 |
|
|
06-15C |
380 |
1500 |
5.8 |
37.0 |
11.8 |
134 |
42.0 |
|
|
06-30C |
380 |
3000 |
9.5 |
30.2 |
18.3 |
134 |
79.0 |
|
|
06-40C |
380 |
4000 |
11.0 |
26.3 |
22.1 |
134 |
105.0 |
|
|
GM09 220VAC |
09-15A |
220 |
1500 |
6.1 |
38.84 |
20.3 |
128 |
71.0 |
|
09-20A |
220 |
2000 |
7.9 |
37.72 |
25.6 |
128 |
90.0 |
|
|
09-30A |
220 |
3000 |
10.6 |
33.7 |
34.0 |
128 |
130.0 |
|
|
09-15B |
220 |
1500 |
10.5 |
66.85 |
34.8 |
250 |
122.0 |
|
|
09-20B |
220 |
2000 |
13.9 |
66.37 |
45.6 |
250 |
170.0 |
|
|
09-30B |
220 |
3000 |
17.2 |
54.8 |
56.0 |
250 |
255.0 |
|
|
09-10C |
220 |
1000 |
9.8 |
93.59 |
30.0 |
352 |
114.0 |
|
|
09-14C |
220 |
1400 |
13.0 |
89.13 |
40.0 |
352 |
161.0 |
|
|
09-30C |
220 |
3000 |
17.6 |
56.0 |
60.0 |
352 |
400.0 |
|
|
09-10D |
220 |
1000 |
15.0 |
143.25 |
46.0 |
477 |
163.0 |
|
|
GM09 380VAC |
09-15A |
380 |
1500 |
6.0 |
38.2 |
11.8 |
128 |
42.0 |
|
09-20A |
380 |
2000 |
8.0 |
38.1 |
15.5 |
128 |
55.0 |
|
|
09-30A |
380 |
3000 |
10.6 |
33.7 |
21.0 |
128 |
79.0 |
|
|
09-15B |
380 |
1500 |
10.6 |
67.5 |
20.7 |
250 |
77.0 |
|
|
09-20B |
380 |
2000 |
13.9 |
66.4 |
27.5 |
250 |
106.0 |
|
|
09-30B |
380 |
3000 |
16.5 |
52.5 |
31.0 |
250 |
142.0 |
|
|
09-10C |
380 |
1000 |
9.8 |
93.6 |
20.5 |
352 |
80.0 |
|
|
09-15C |
380 |
1500 |
14.0 |
89.1 |
28.0 |
352 |
114.0 |
|
|
09-30C |
380 |
3000 |
18.5 |
58.9 |
33.0 |
352 |
202.0 |
|

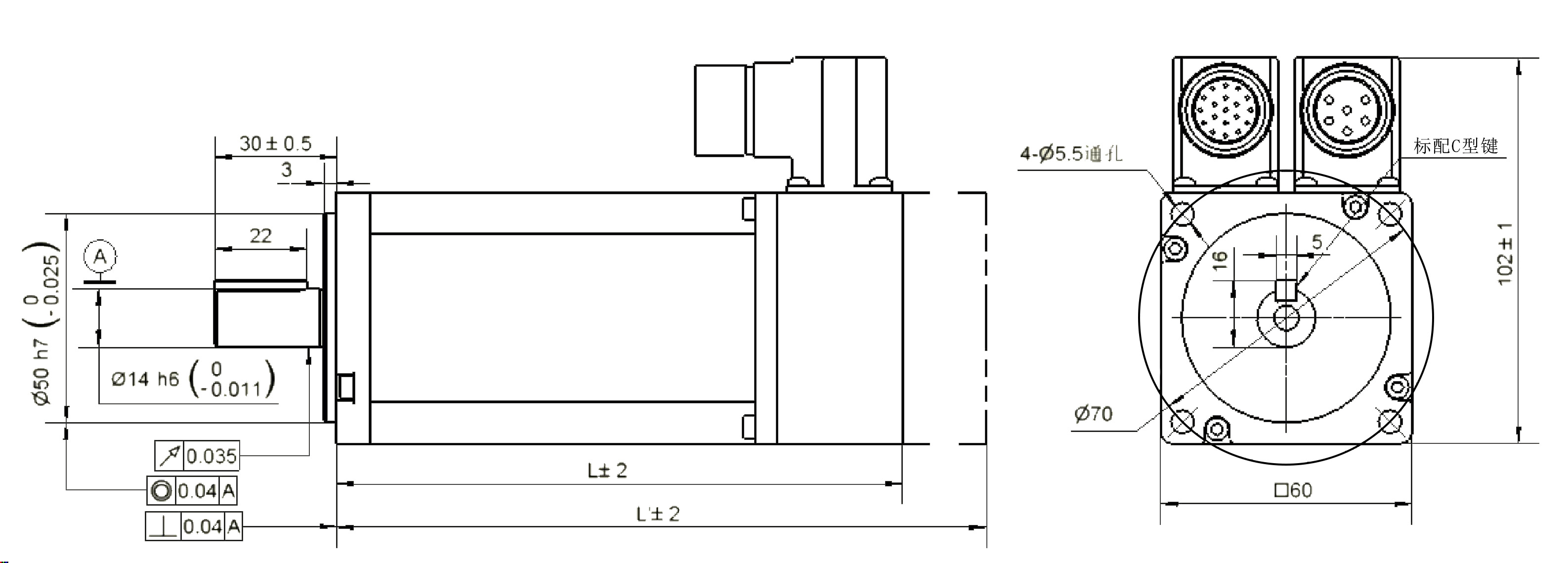

GM02交流永磁同步電機機械尺寸:
|
型號 |
總長 （L） |
總長（L’） （帶制動） |
|
02-XA |
120 |
152 |
|
02-XB |
136 |
168 |

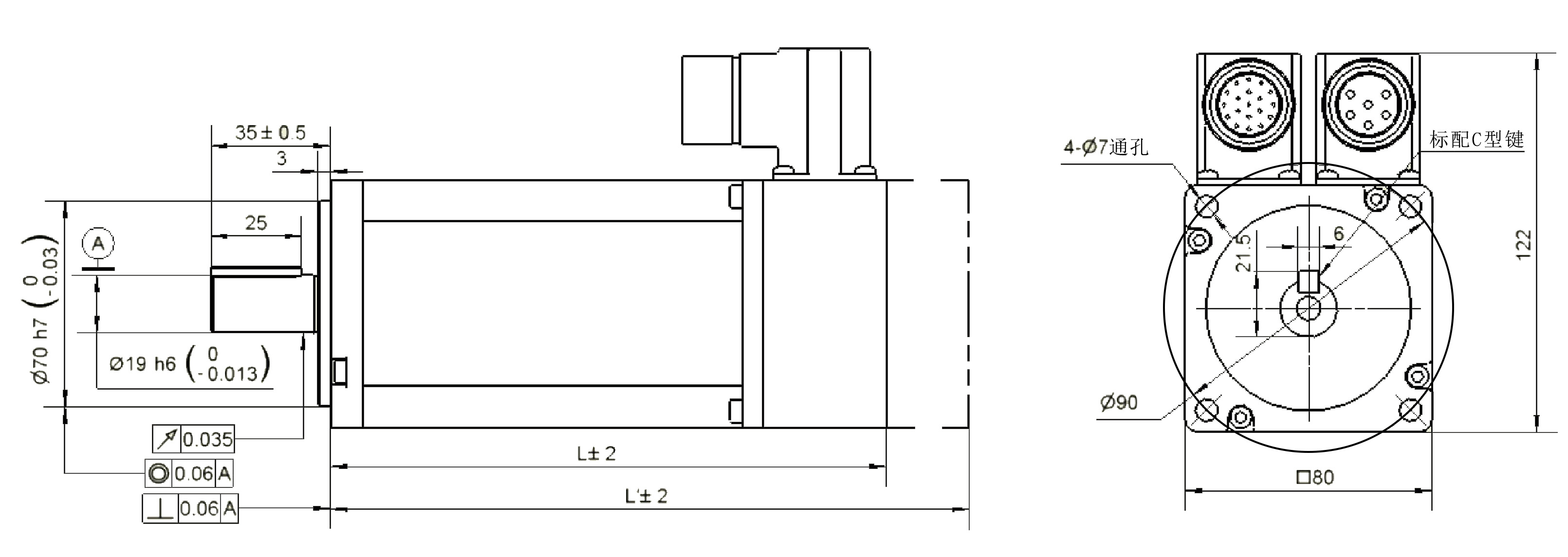

GM03交流永磁同步電機機械尺寸:
|
型號 |
總長 （L） |
總長（L’） （帶制動） |
|
03-XA |
136 |
170 |
|
03-XB |
153 |
186 |

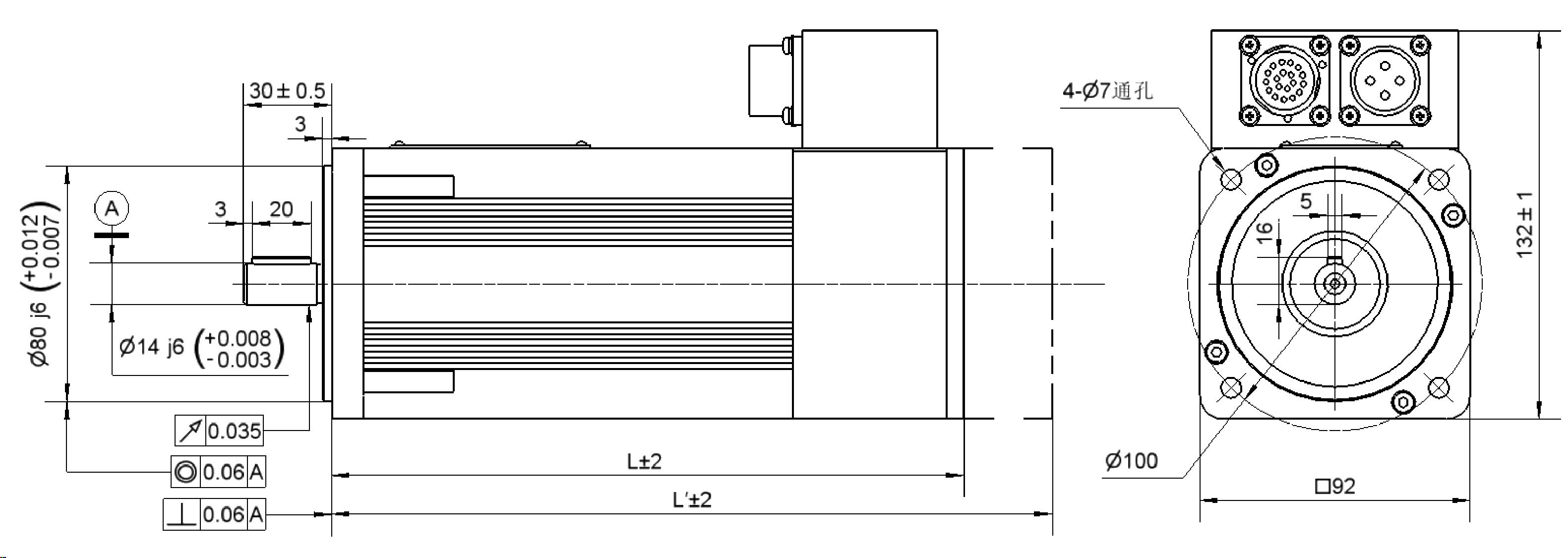

GM04交流永磁同步電機機械尺寸:
|
型號 |
總長 （L） |
總長（L’） （帶制動） |
|
04-XA |
208 |
260 |
|
04-XB |
248 |
300 |
|
04-XC |
288 |
340 |
|
注：絕對值編碼器電機總長增加70mm |
||

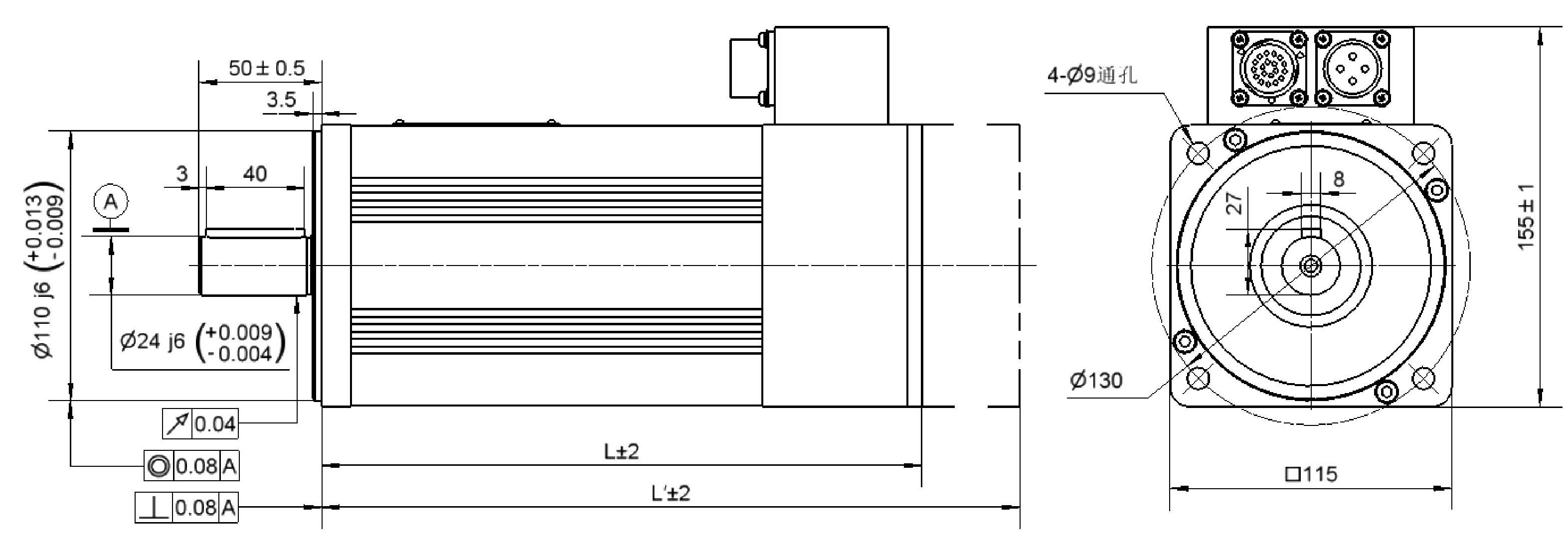

GM05交流永磁同步電機機械尺寸:
|
型號 |
總長 （L） |
總長（L’） （帶制動） |
|
05-XA |
245 |
293 |
|
05-XB |
298 |
346 |
|
05-XC |
352 |
400 |
|
注：絕對值編碼器電機總長增加70mm |
||

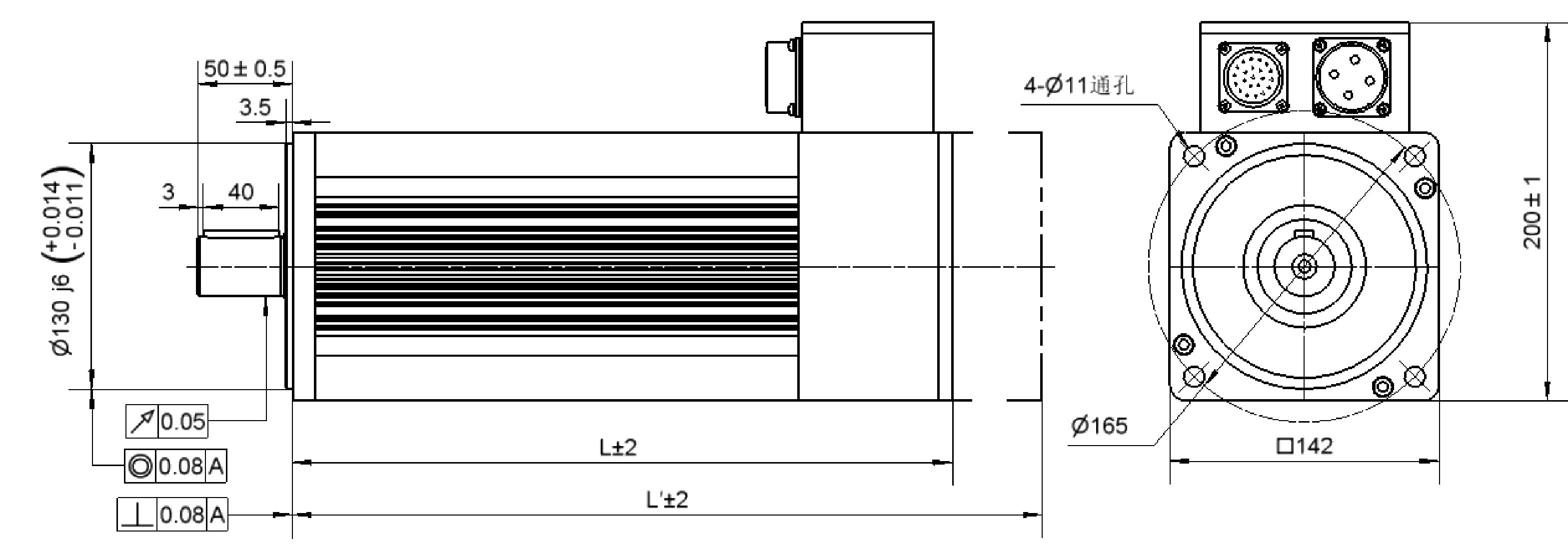

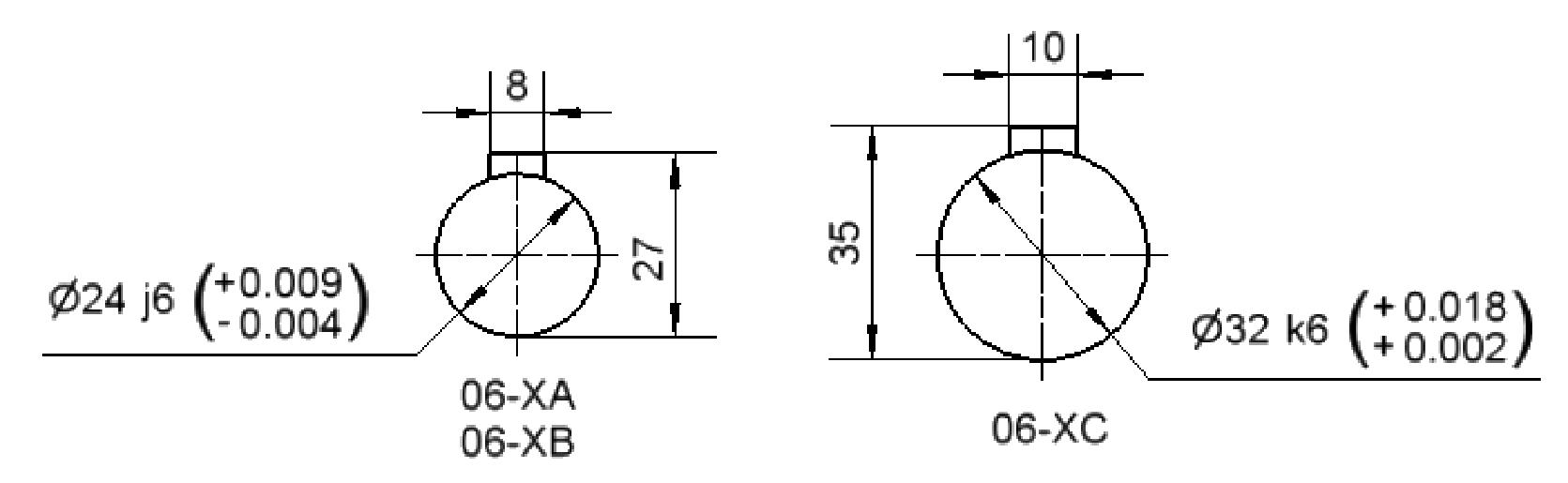

GM06交流永磁同步電機機械尺寸:
|
型號 |
總長 （L） |
總長（L’） （帶制動） |
|
06-XA |
279 |
329 |
|
06-XB |
347 |
397 |
|
06-XC |
415 |
465 |
|
注：絕對值編碼器電機總長增加70mm |
||

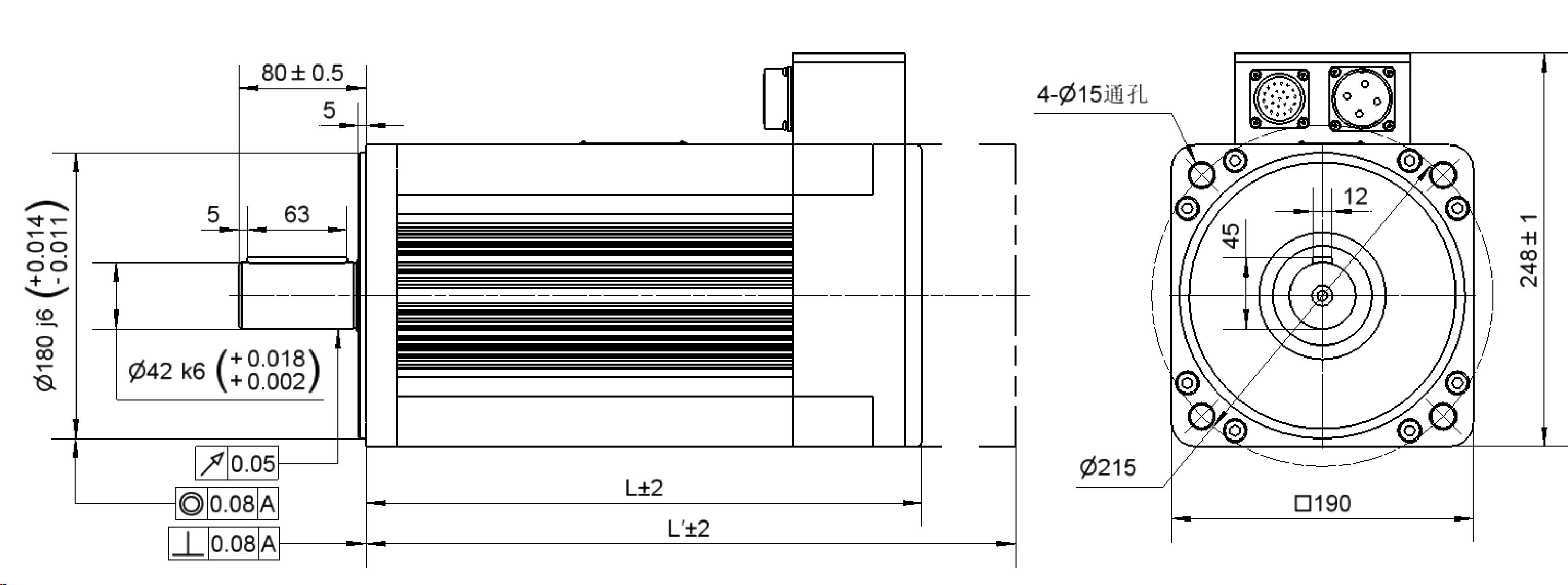

GM09交流永磁同步電機機械尺寸:
|
型號 |
總長 （L） |
總長（L’） （帶制動） |
|
09-XA |
350 |
430 |
|
09-XB |
440 |
520 |
|
09-XC |
530 |
610 |
|
09-XD |
620 |
-- |
|
注：絕對值編碼器電機總長增加70mm |
||
